移動監控系統

行車視野輔助系統

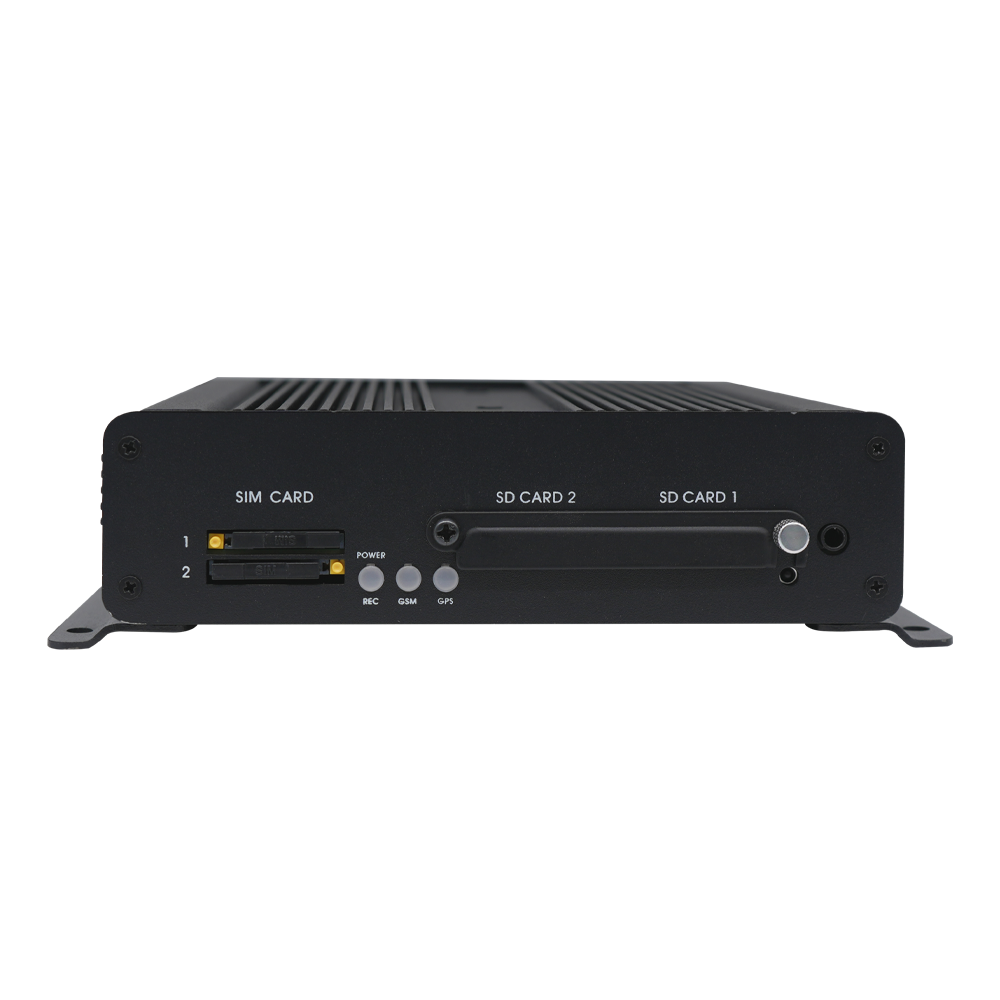

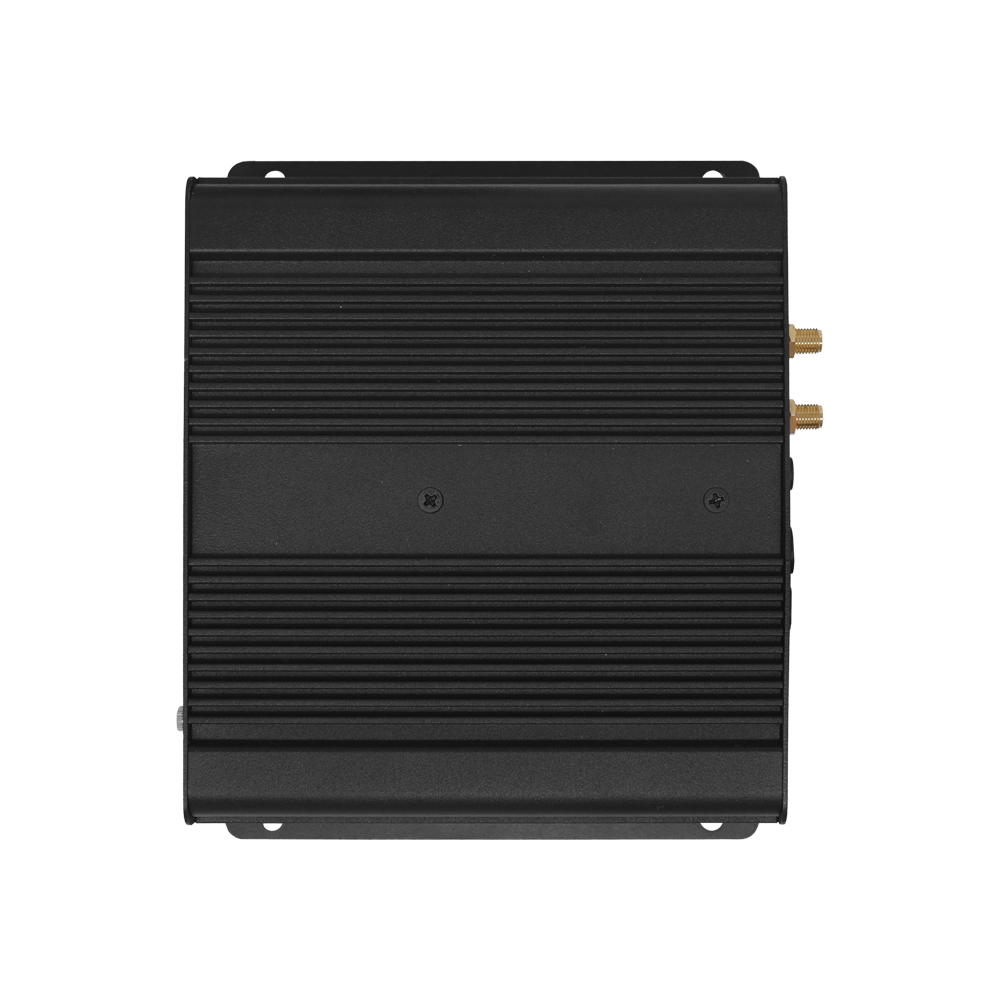

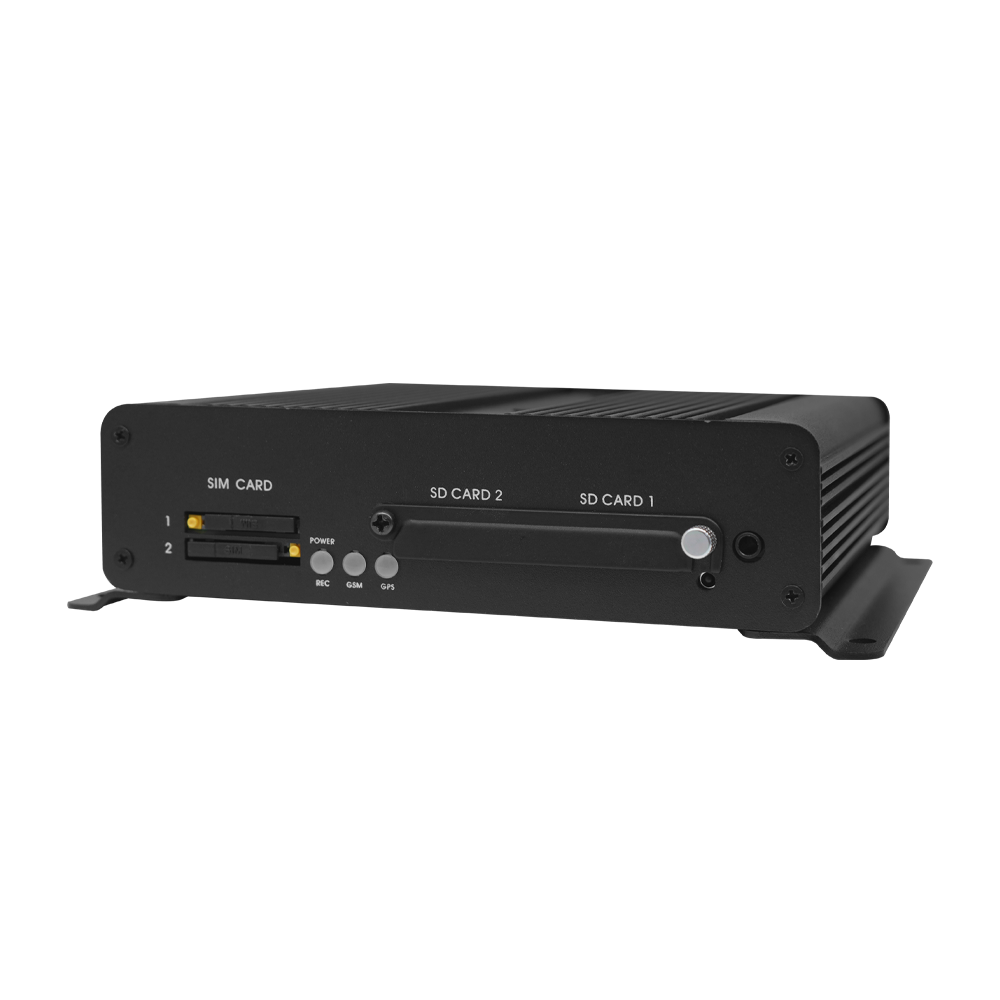

VVN-MDE83B

8CH / 1080P / SD卡

  • H.265

  • Alarm

  • Battery Built-in

  • TVout

  • GPS

  • SD

  • G-Mouse

  • Linux系統

  • ARM MCU

  • G+Gyro Sensor

  • DC 8~60V

  • WIFI

  • ADAS

  • DMS

  • BSD

  • 4G

  • Bluetooth

  • AEC

下載型錄

產品特點

  • 寛電壓輸入DC +8V~+60V，適合各種車輛如一般汽車、公車、工程用車、電動汽車等等。
  • 內建鋰電池 2200mA/Hr，及低功耗省電模式約5mA/Hr，當斷電後會進入省電模式長時間運作進行相關監測如GPIOs、內外電池低電壓偵測、六軸Sensor(G+Gyro)偵測、RTC定時WakeUp偵測週邊狀態。
  • 內建GPS Tracker專用的ARM MCU可整合客戶GPS Tracker原本功能。
  • 內建MCU可以用GPS座標來切換二張不同的Sim Card，提供車輛行駛時有跨國區域的運用。
  • 支援RS232x2組，可接RFID Reader及 Touch Module等串列通訊設備。
  • 支援One Wirex1組通訊介面，其可用一條線進行供電及通訊取得車上感測器的狀態，最高可並接高達128個感測元件 如Temperature Sensor、i-Button、RFID Reader 等等。
  • 支援二種GPS 資料取得方式，且可單獨使用內建電池進行運作，達到GPS Tracker的需求。
    a.使用4G Module內建的GPS+GLONASS及AGPS功能，取得更快速及精確定位資訊。
    b.使用外接GPS Module(GMouse)，可選用合適的外接GMouse來使用，如需使用北斗衛星進行定位或慣導功能。
  • 內建2組CAN Bus 2.0A/B 界面，用於整合車上Can Bus設備，如可同時聽ECU狀態及整合Mobile-Eye。
  • 支援外部12個I/O，其輸入耐壓高達DC+60V，可供不同需求的應用整合。
  • 內建G-Sensor 及Gyro Sensor可供駕駛行為分析應用。
  • 內建車速線、轉速線、油耗線A/D轉換，等偵測。
  • 支援雙SD Cards的GPS Tracker資訊及影音存檔。
  • 支援Wi-Fi USB Dongle (Optional)或 RJ45(On Board) 分享內部4G Module上網功能。
  • SOC內建AI加速運算0.75T，可支援ADAS、DMS、BSD 等等AI功能。
  • 已整合Fleet Server提供跨平台的瀏覽器如Chrome、Firefox、Edge等，可供即時監控及遠端Server錄影。
  • 內建AEC功能，雙向語言對講功能時，使控制中心人員更清楚聽到駕駛者的講話聲。
作業系統 SOC（Cortex A53 雙核心處理器）+ ARM Cortex M4
影像壓縮 H.265 @ Level 5.0 高層級
作業系統 嵌入式 Linux + ARM 即時作業系統（RTOS）
錄影解析度 1080P / 720P / 960H
指示燈（LED） 錄影/電源(紅)
網路連線(綠)
GPS(藍)
蜂鳴器 支援
感應器 內建六軸感測器，用於動態偵測（包含G-Sensor功能）
儲存設備 SD卡插槽x2（需Class 10以上）
通訊功能 4G Cat.4 + AGPS（Mini-PCIe 4G 模組）
天線：外接式（SMA 介面 x2）
GPS 支援 GPS、GLONASS 及 AGPS，整合於 4G 模組內
天線：外接式（SMA 介面 x1）
外接式 G-Mouse
影像輸入/輸出 輸入：可支援總計 1080P 120的輸入，適用於8ch攝影機（Micro-Din 接頭）
輸出：CVBS x1（Micro-Din 接頭）與 VGA x1
電源輸出：提供 12V / 750mA含可恢復保險絲，供應給Micro-Din 裝置
I/O（標準） (1)類比輸入x2
電壓範圍：0‒5V（例如用於油量偵測）
解析度：12位元
(2)數位輸入（最高 60V）：最多15ch
點火訊號（Ignition）高電位啟動（ACC）x1
轉速表x1、速率x1、正極/負極觸發x12
(3)數位輸出 (最高.50V) 最多2ch
1組 0.5 A 電流槽、1組 1A 電流槽
影音輸入/輸出 支援電容式麥克風與揚聲器（4Ω/2W）（內建AEC）
通訊介面 CAN BUSx2：CAN1支援J1939通訊協定，CAN2支援整合應用
RS232（2線）x2
雙SIM卡（可由MCU切換）：外接式（全尺寸1.8V）
板載eSIM（選配）
RJ45 10/100
One-Wirex1（例如：溫度感測器、iButton;最多支援128個裝置)
USB插槽 (1)USB-W-iFi無線網路模組（選配）
支援Wi-Fi（AP模式），符合802.11b/g/n標準
應用：Wi-Fi連線
(2)USB藍牙模組（選配）
支援版本：V4.x
應用：設備設定與韌體更新
使用者介面 內建紅外線（IR）
外接紅外線（Phone Jack接口）
運作模式 SOC+MCU雙模式運作：GPS追蹤器+行車記錄器（DVR）功能
MCU單模式運作：GPS追蹤器（待機模式，省電）
電池類型 鋰電池：3.7V/2200mA（充電器內建）
功耗運作 8‒60 VDC/6W（12V/0.6A），不包含攝影機與螢幕消耗（超過60V時具保護機制，最大可耐65V）
Max. 12V @ 1.35A.
待機功耗 10mA@ >12.6V
*產品規格如有變更，恕不另行通知
