移動監控系統

行車視野輔助系統

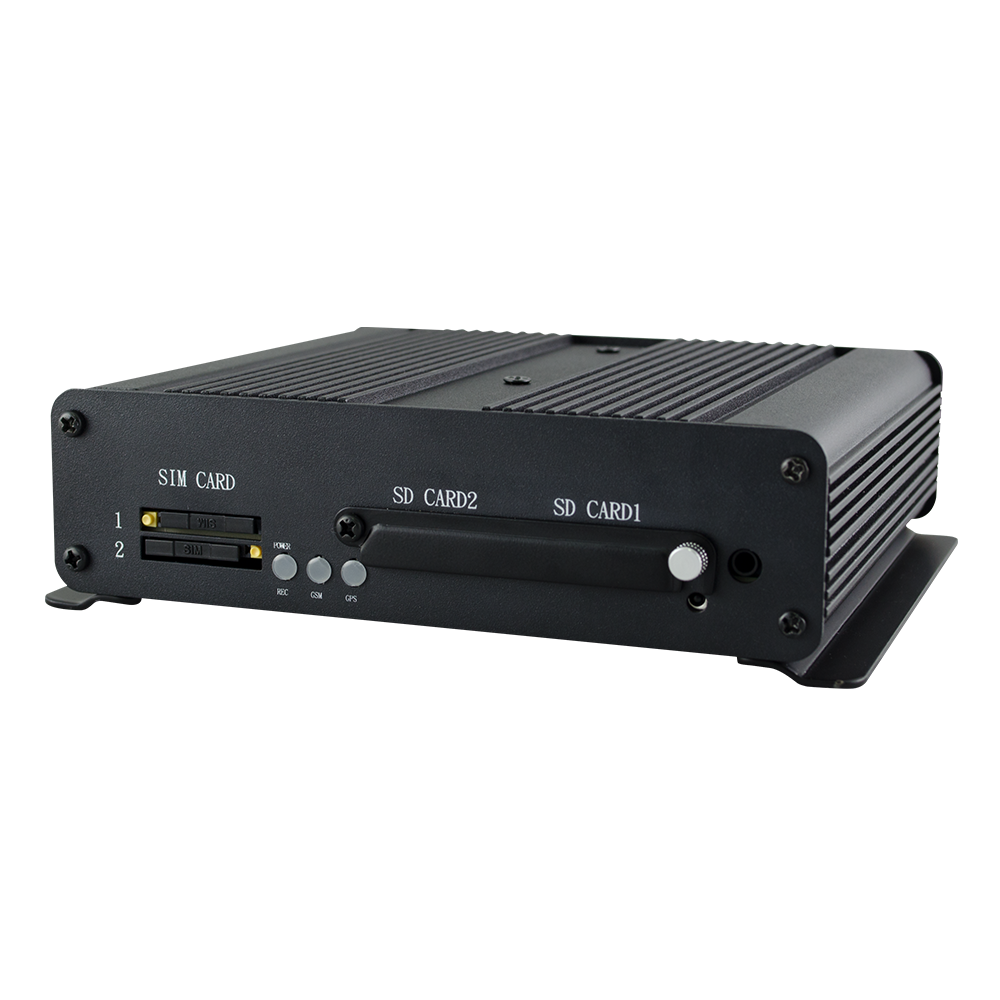

VVH-MDE83

8CH / WIFI / H.265 / SD卡 / GPS

  • G-Sensor

  • Alarm

  • Battery Built-in

  • GUI

  • G-Mouse

  • Linux系統

  • G+Gyro Sensor

  • Audio External

  • DC 8~60V

下載型錄

產品特點

  • 支援超寛電壓輸入 + 8V ~ + 60V
  • 內建鋰電池及低功耗省電模式，在模式運作時仍可進行相關監測。
  • ARM MCU支援客戶整合功能。
  • 支援兩張Sim Card，可 依GPS座標自動切換不同區域的4G通訊連線。
  • 支援RS232x2組，可接RFID Read等串列通訊設備。
  • 支援One Wire通訊介面，使用一條電線最高可並接到128個感應器 例如:溫度感應器和智慧按鍵 。
  • 支援二種 GPS 資料取得方式，內建GLONASS+GPS Module/外接GMouse。
  • 內建CAN Bus 2.0A/B界面，用於整合車上Can Bus設備，例如:Mobile - Eye。
  • 支援外部10個I/O以上，其輸入耐壓高達DC50V，可供各種車輛的電壓應用整合。
  • 內建六軸感測器，可供駕駛行為分析。
  • 內建A/D轉換偵測 例如:車速線、轉速線、油耗線。
  • 支援雙SD Card。
  • 支援WiFi USB Dangle及 RJ45網卡，有利整合車上各種網路設備系統例 如：WiFi
    AP、ADAS、DMS.. . 等系統(選配 )。
  • 提供跨平台瀏覽器 例如 : Chrome、Firefox、Edge等。
  • 支援即時雙向語音對講功能。

CPU SOC + ARM Cortex M3
影像壓縮 H.264/H.265 高端壓縮技術
作業系統 內嵌式Linux + MCU 韌體
通訊 4G Cat.4 + AGPS ( mini-PCIe 4G 網絡模組)
外接天線 SMA x2
衛星定位 4G 模組內建GPS, GLONASS 和 AGPS
外接天線SMA x1
GPS 天線斷開檢測
影像輸入/輸出 輸入: 8路1080P 30 幀
輸出: CVBS x 1 (寶馬頭) 和 VGA x 1
輸出電源 12V/750 mA
可恢復保險絲的相機和螢幕
標準警報輸出入 (1)類比輸入 x 2
a.電壓範圍: 0-50V (例如燃料偵測)
b.解析度: 12 位元
(2)數位輸入(最高50V) x 13
a.啟動最高準位 (ACC) x1
b.引擎轉速RPM x1
c.車速 x1
d.高壓/低壓觸發 x 10
(3)數位輸出 (電流輸出模式) x 2
a.設置最大值0.5A及1.0A電流吸收，外接
電壓範圍+3V~50V
聲音輸入/輸出 支持電容麥克風和喇叭 (4Ω/2W)
(麥克風和喇叭不需要加放大器)
溝通界面 CAN BUS 車用電腦 (2分線) x 1
RS232 (2分線)x 2
雙SIM卡(MCU調配）; 外部(全尺寸 1.8V)
內建E-SIM 卡（選配)
支援128個感應器的One-Wire連接埠x1
(溫度感應器和智慧按鍵)
錄影解析度 1080P / 720P / 960H
儲存裝置 SD 記憶卡(Class 10以上) x 2
感應器 內建六軸感測器-位移偵測
(內含動力感應器功能)
工作模式 正常工作模式 : GPS定位 + 數位錄影
省電工作模式 : 內部週期性定時、外部警報輸入、內部6軸
Sensor等，待機省電喚醒
電池樣式 鋰電池: 3.7V / 2200mA (可充電)
電源功耗 (1)運轉:
a.8-60 VDC, 6W (12V,0.6A) 不含相機和螢幕
(60V 過電壓保護最高65V)
b.主電源斷開檢測
(2)待機: 低於 10mA@ >12.6V.
(3)+12V輸出: 最高 12V @ 1.35A.
電源規格 DC 8V~60V
指示燈 錄影/電源(紅LED),網路(綠 LED),GPS(藍 LED)
蜂鳴聲 支援
網路功能 (1)USB-WiFi Dongle (選配)
a.支持 WiFi (AP 模式) 802.11b/g/n
b.應用: WiFi 連線
(2)USB-B.T. Dongle (選配)
a.支持版本:V4.x
b.應用: 設置和韌體更新
(3)RJ45網卡(選配)
a .網路分享(DHCP)
b.外接網路連線(DHCP)
c.最大可分享頻寛以系統效能決定
